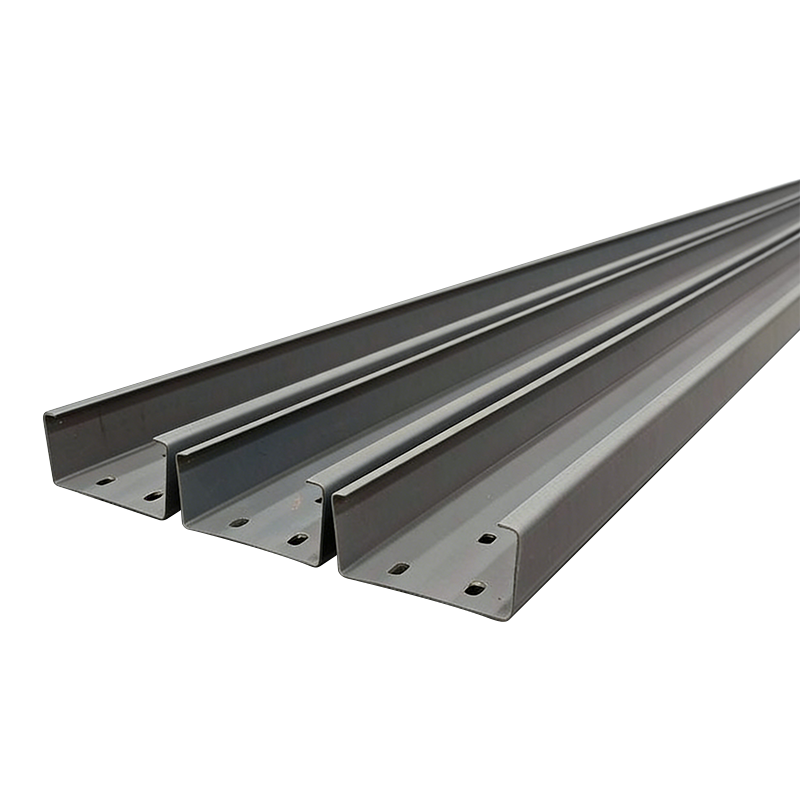

Correas de acero en forma de C Son miembros estructurales de paredes delgadas conformados en frío con una sección transversal en forma de C que sirven como vínculo crítico de transferencia de carga entre los paneles de revestimiento de techo o pared y el marco de acero primario. Sus ventajas definitorias: Propiedades mecánicas transversales estables, alta relación resistencia-peso e instalación sencilla. —conviértalos en la opción preferida para plantas industriales, almacenes, centros logísticos y edificios comerciales ligeros con luces de hasta 25 pies (7,6 metros) [^103^]. A diferencia de las correas en Z, que requieren superposición para tramos continuos, las correas en C sobresalen en aplicaciones de tramo único y de tramo simple donde la velocidad de montaje y la rentabilidad son primordiales.
Para proyectos que requieren soporte de pared, vigas de piso o techos de una sola bahía, las correas C ofrecen una 20-30% de ahorro de costos sobre sistemas de correas en Z y al mismo tiempo elimina la complejidad de las conexiones traslapadas. Su geometría de brida de 90 grados garantiza trayectorias de carga predecibles y simplifica los detalles de los soportes, lo que los convierte en la solución ideal para estructuras metálicas y estructuras de acero prediseñadas en todo el mundo.
Geometría transversal y comportamiento estructural
El perfil en forma de C es monosimétrico y presenta un alma vertical con dos pestañas horizontales paralelas orientadas a 90 grados con respecto a la alma. Esta geometría ofrece un comportamiento mecánico predecible bajo cargas de gravedad y viento.
Propiedades de sección y distribución de carga
La sección en C proporciona un rendimiento estable a la flexión alrededor de su fuerte eje (perpendicular al alma), lo que la hace ideal para soportar cargas uniformemente distribuidas en techos y paredes. Las bridas paralelas crean superficies de apoyo consistentes para sujetadores de revestimiento y conexiones de soporte. Sin embargo, debido a que la sección es abierta y monosimétrica, presenta una rigidez torsional menor que las secciones cerradas o en forma de Z. Esta característica hace que las correas C Más adecuado para aplicaciones donde las cargas se aplican a través del centro de corte. o donde se proporciona un puente para restringir el pandeo lateral por torsión [^95^].
Capacidades de tramo por profundidad de sección
Las profundidades estándar de las correas C varían desde 100mm a 400 mm (4 pulg. a 16 pulg.) , con cada profundidad correspondiente a límites de carga y luz específicos. La siguiente tabla resume las capacidades de expansión típicas bajo cargas de techo estándar [^103^]:
Tabla 1: Capacidades de tramo de correas C por profundidad de sección | Profundidad de la sección | Profundidad métrica | Envergadura única máxima | Aplicación típica |
| C4 | 100 mm | Hasta 12 pies (3,7 m) | Residencial ligero, cobertizos pequeños. |
| C6 | 150mm | Hasta 18 pies (5,5 m) | Residencial estándar, comercial ligero |
| C8 | 200 milímetros | Hasta 25 pies (7,6 m) | Bodegas medianas comerciales, pequeñas. |
| C10 | 250 milímetros | Hasta 30 pies (9,1 m) | Comercial de servicio pesado, industrial de tamaño mediano |
| C12 | 300 milímetros | Hasta 35 pies (10,7 m) | Grandes aplicaciones industriales y de carga pesada |
La capacidad de separación real depende del espaciamiento de las correas, el espesor del acero (calibre), la carga del techo (nieve viva muerta) y los requisitos del código de construcción local. Para luces superiores a 8 metros, las correas en Z con conexiones traslapadas suelen resultar más económicas que las secciones de correas en C individuales [^102^].
Especificaciones de materiales y estándares de fabricación
La durabilidad y la integridad estructural de correas C se rigen por el grado del acero base, los sistemas de recubrimiento y la precisión del conformado en frío.
Acero base y propiedades mecánicas
Las correas C se fabrican a partir de fleje de acero galvanizado conformado en frío con un límite elástico mínimo de 345 N/mm² (50 ksi) , equivalente al material ASTM A572 Grado 50 o AS/NZS 1397 G450. Los espesores estándar del metal base (BMT) varían desde 1,5 mm a 3,0 mm (0,059 pulg. a 0,118 pulg.), con calibres más pesados seleccionados para aplicaciones de mayor carga o espaciado más amplio [^97^]. El proceso de conformado en frío endurece el acero, aumentando su límite elástico entre un 10% y un 15% en comparación con el material original de la bobina.
Sistemas de protección contra la corrosión
Tres opciones de recubrimiento dominan el mercado:
- Galvanizado en caliente (Revestimiento de zinc) : Masa de recubrimiento estándar de 180–275 g/m² (Z180–Z275), proporcionando 40 años de resistencia a la corrosión en ambientes interiores benignos [^96^].
- Recubrimiento ZAM (Zinc-Aluminio-Magnesio) : Recubrimiento de aleación avanzado que ofrece entre 2 y 3 veces la resistencia a la corrosión del zinc puro, ideal para entornos industriales costeros o de alta humedad [^104^].
- Acabado pintado con imprimación : Aplicado sobre sustrato galvanizado para lograr consistencia estética con paneles de revestimiento de colores; no es una barrera contra la corrosión independiente.
Tolerancias de fabricación
La fabricación de precisión garantiza la calidad del ajuste durante la instalación. Las tolerancias de producción estándar son [^101^]:
- Longitud: ±5mm
- Ancho de brida: ±1 milímetro
- Profundidad web: ±1 milímetro
- Espaciado entre centros de agujeros: ±1,5mm
Correa C frente a correa Z: criterios de selección
Si bien las secciones C y Z sirven como miembros estructurales secundarios, sus distintas geometrías crean diferencias de rendimiento significativas que dictan la idoneidad de la aplicación.
Tabla 2: Análisis comparativo de correas C y correas Z | Característica | Correa C | Correa Z |
| Forma de sección transversal | Bridas en forma de C, de 90° | Bridas en ángulo en forma de Z |
| Método de conexión | De extremo a extremo, entre corchetes | Traslape en los soportes |
| Capacidad de extensión | Corto a medio (≤25 pies) | Luces largas (hasta 60 pies) |
| Capacidad de carga | Cargas ligeras a moderadas | Mayor capacidad de carga |
| Adaptabilidad a la pendiente del techo | Limitado, mejor para pendientes planas/bajas | Superior para techos inclinados |
| Complejidad de instalación | Perforación sencilla, rápida y mínima | Requiere habilidad de alineación de vueltas |
| Eficiencia de costes | Menor costo de mano de obra material | Mayor costo inicial, mejor para luces grandes |
La regla fundamental: utilice correas en C para vigas de pared, vigas de piso y techos de un solo tramo de menos de 8 metros; Especifique correas en Z para techos de varios tramos, grandes naves industriales y proyectos con fuertes cargas de nieve o viento. [^96^].
Mejores prácticas de instalación y requisitos de refuerzo
Una instalación adecuada transforma las correas C de miembros individuales en un sistema estructural coherente capaz de resistir cargas de gravedad, viento y sísmicas.
Detalles de soporte y espaciado de correas
El espaciado estándar entre correas para techos metálicos varía desde 1,2 ma 1,8 m (4 pies a 6 pies) en el centro, dependiendo del perfil del revestimiento y las cargas de diseño. Las correas C se sostienen mediante soportes de conector en ángulo o soportes de uso general atornillados a las vigas o columnas del marco principal. La selección de soporte debe coincidir con la profundidad de la correa: una correa C150 requiere un soporte AC150 (0,30 kg cada uno), mientras que una correa C300 requiere un soporte AC300 (0,69 kg cada uno) [^101^].
Puente para la estabilidad lateral
Debido a que las secciones en C abiertas son susceptibles al pandeo por torsión lateral, los puentes (también llamados varillas hundidas o refuerzos de mosca) son esenciales. El puenteo limita la longitud no arriostrada del ala de compresión y evita la rotación bajo carga. La separación máxima recomendada para puentes es:
- secciones C100 : 2000 mm de separación máxima
- C150 secciones : 3000 mm de separación máxima
- Secciones C200–C400 : Espaciado máximo de 4000 mm [^101^]
Los puentes generalmente se instalan en la mitad del tramo para tramos individuales y en terceros puntos para tramos continuos. Los sistemas de puente estilo HookFast permiten una instalación sin herramientas al sujetarlos directamente a los orificios preperforados en la red de la correa.
Secuencia de instalación
La secuencia de montaje recomendada garantiza seguridad y precisión dimensional:
- Marcar líneas de correa en los miembros principales del marco con el espacio especificado.
- Instalar soportes en cada punto de soporte de la correa, asegurando una alineación nivelada dentro de ±3 mm.
- Colocar correas C sobre soportes con el lado abierto orientado consistentemente (normalmente hacia abajo en el caso de correas de techo para facilitar la fijación de puentes).
- Atornille las correas a los soportes utilizando pernos M12 o M16 con arandelas; apriete a 50–70 N·m.
- Instalar puente antes de aplicar el revestimiento del techo o la pared para estabilizar la línea de correa.
- Verificar alineación : las partes superiores de las correas deben estar niveladas dentro del límite de deflexión de L/360 bajo carga muerta.
Aplicaciones en todos los sectores industriales
Correas de acero en forma de C se implementan en un amplio espectro de tipos de construcción, cada uno de los cuales impone distintas demandas de rendimiento.
Plantas Industriales y Bodegas
En edificios de acero prediseñados para fabricación y almacenamiento, las correas C soportan láminas de techo trapezoidales y paneles de revestimiento de paredes. Anchos de bahía típicos de 6 a 8 metros se alinean perfectamente con las capacidades de correas C200 o C250. La naturaleza liviana de las correas C (C200×1,5 mm pesa aproximadamente 4,5 kg/m ) reduce las demandas de la grúa durante el montaje y reduce la carga muerta general en el marco primario [^101^].
Centros Logísticos y Hubs de Distribución
Las modernas instalaciones logísticas requieren grandes luces y aleros de gran altura. Mientras que los marcos primarios suelen utilizar correas en Z para el techo principal, las correas en C se especifican con frecuencia para entrepisos, marquesinas y tabiques donde las luces son más cortas y las cargas más ligeras. Su facilidad de instalación acelera la entrega de proyectos en desarrollos rápidos.
Sistemas de soporte fotovoltaico
Las correas C se han convertido en un elemento de estructura preferido para paneles solares montados en el suelo e instalaciones fotovoltaicas en tejados. Su perfil de canal abierto acepta fácilmente conexiones de abrazadera atornilladas para rieles de paneles solares y el revestimiento galvanizado resiste décadas de exposición al aire libre. Secciones estándar C150 o C200 en Espaciado de 1,5 a 2,0 m proporcione soporte adecuado para dimensiones típicas de módulos fotovoltaicos de 1,0 m × 2,0 m.
Edificios Agrícolas y Rurales
Los edificios agrícolas, los cobertizos para equipos y los refugios para ganado se benefician de la rentabilidad y la resistencia a la corrosión de las correas C. En estas aplicaciones, las secciones C100 o C150 con luces moderadas proporcionan capacidad suficiente para techos de metal manteniendo al mínimo los costos de material. el Vida útil de 40 años de correas C galvanizadas ofrece valor a largo plazo en entornos rurales donde el acceso al mantenimiento puede ser limitado [^96^].
Estándares de control de calidad y cumplimiento
Garantizar el rendimiento de C-purlin requiere el cumplimiento de estándares reconocidos de materiales y diseño en toda la cadena de suministro.
Códigos de materiales y diseño
El diseño y fabricación de correas C se rigen por las siguientes normas:
- AS/Nueva Zelanda 4600:2018 (Australia/Nueva Zelanda): Código de diseño de estructuras de acero conformadas en frío, ampliamente referenciado para los cálculos de capacidad de correas.
- ASTM A1003/A1004 (EE. UU.): Especificación estándar para láminas de acero utilizadas en estructuras conformadas en frío.
- EN 1993-1-3 (Europa): Normas de diseño del Eurocódigo 3 para láminas y miembros de espesor fino conformados en frío.
- GB/T 2518 (China): Norma para láminas y tiras de acero recubiertas de zinc en caliente de forma continua.
Garantía de calidad de fábrica
Los fabricantes de renombre implementan sistemas de gestión de calidad ISO 9001 con los siguientes protocolos de inspección:
- Inspección de bobina entrante : Verifique el límite elástico, la masa del recubrimiento y la tolerancia de espesor con los certificados de fábrica.
- Monitoreo en proceso : Verifique las dimensiones del perfilador cada 2 horas; ajuste los espacios entre los rodillos para mantener la precisión del perfil.
- Verificación de perforación : Confirme los centros de los orificios, los diámetros y las distancias de los bordes utilizando calibres de paso/no paso.
- Inspección final : Mida la longitud, la rectitud y el acabado superficial de cada paquete; Rechace piezas con daños en el recubrimiento o no conformidad dimensional.
