¿Qué es un marco de estructura de acero?

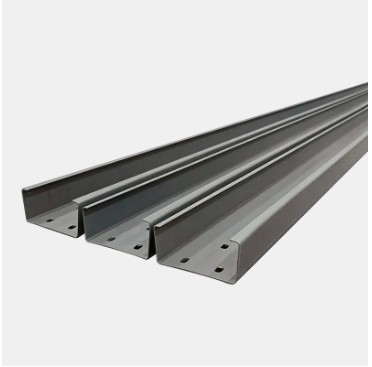

Cómo seleccionar lo corecto Correas de acero en forma de C Especificaciones basadas en los requisitos de carga del edificio

El principio principal al seleccionar las especificaciones de correas de acero en forma de C para el diseño de estructuras de acero es garantizar que la relación entre la altura de la sección (H) y la luz esté típicamente entre 1/35 y 1/50, mientras que el módulo de la sección debe soportar el momento de flexión máximo. Para plantas industriales con una luz estándar de 6 metros, las especificaciones preferidas suelen ser C180×60×20×2,5 o C200×70×20×3,0. Las especificaciones específicas deben determinarse basándose en cálculos precisos de cargas muertas, cargas vivas y cargas ambientales (viento y nieve).

Impactos específicos de los tipos de carga clave en la selección

Como componentes de acero de paredes delgadas conformados en frío, las correas de acero en forma de C tienen una alta relación resistencia-peso, pero su respuesta a diferentes tipos de carga varía significativamente:

Cargas muertas y peso propio del sistema de techado

Las cargas muertas incluyen el peso de láminas de acero recubiertas de colores o paneles sándwich. Por ejemplo, el uso de un panel sándwich de lana de vidrio de 75 mm de espesor aumenta el peso propio en aproximadamente 12-15 kg por metro cuadrado. Si se instala un sistema fotovoltaico en el techo, el espesor de la pared de la correa debe aumentarse de 2,0 mm a 2,5 mm o más en función de la carga adicional de 15 a 20 kg/m².

Cargas ambientales climáticas (viento y nieve)

En zonas con fuertes cargas de nieve, las correas deben poseer una resistencia extrema a la compresión. En áreas costeras con vientos fuertes, la succión del viento puede hacer que el ala inferior de la correa pierda estabilidad bajo presión. Por lo tanto, se recomienda elegir especificaciones con un ancho de ala (B) de no menos de 60 mm en áreas de alta presión de viento para mejorar la rigidez torsional.

Referencia para común Correas de acero en forma de C Especificaciones y tramos de carga

Para equilibrar la seguridad y la economía de materiales, las siguientes son recomendaciones de selección industrial basadas en condiciones de carga convencionales:

Sugerencias prácticas de selección para mejorar la seguridad estructural

Al determinar las especificaciones, además de las dimensiones físicas, se deben observar los siguientes puntos técnicos:

• Hacer cumplir estrictamente los límites de deflexión: La deflexión de las correas del techo bajo combinaciones de carga completa no debe exceder L/150. Por ejemplo, la deflexión hacia abajo de una correa de 6 metros de luz debe controlarse dentro de los 40 mm; en caso contrario, se deberá aumentar la sección.
• Optimización de la resistencia del material: Para proyectos con cargas más altas, la adopción de acero de grado Q355 en lugar del Q235 convencional puede mejorar significativamente la capacidad de carga manteniendo especificaciones más pequeñas, reduciendo efectivamente el peso propio de la estructura principal.
• Consideraciones sobre la resistencia a la corrosión: Aunque las correas de acero en forma de C tienen buena resistencia a la corrosión, en ambientes ácidos o costeros, se deben seleccionar especificaciones con una capa galvanizada de no menos de 275 g/m² para evitar una disminución en la capacidad de carga debido a la corrosión del material.

Cuál tiene mejor rendimiento de aislamiento térmico: Chapas perfiladas de acero recubiertas de color or Paneles sándwich de acero de color ?

La conclusión clara es que Paneles sándwich de acero de color offer significantly superior thermal insulation performance en comparación con las chapas perfiladas de acero recubiertas de color. Mientras que una lámina perfilada de una sola capa actúa principalmente como una barrera contra la intemperie con una resistencia térmica insignificante, un panel sándwich utiliza una capa central aislante que crea una rotura térmica robusta. En aplicaciones industriales prácticas, el cambio a paneles sándwich puede resultar en una reducción de la temperatura interna de 10°C a 15°C durante los meses pico de verano .

Diferencias estructurales centrales y resistencia térmica

La brecha en el rendimiento del aislamiento es un resultado directo de la composición transversal de estos dos materiales:

Chapas perfiladas de acero recubiertas de color de una sola capa

Chapas perfiladas como la YX25-210-840 Están hechos de acero de alta conductividad. Sin un núcleo integrado, el calor de la radiación solar se transfiere casi instantáneamente al interior del edificio. Son ideales para almacenes o cobertizos sin calefacción donde La regulación térmica no es una prioridad. .

Paneles sándwich de acero de color compuesto

Estos paneles constan de dos capas de acero que unen un núcleo de poliuretano (PU), lana de roca o EPS. Esta estructura "sándwich" bloquea eficazmente la transferencia de calor conductivo. un Panel integrado de poliuretano , por ejemplo, proporciona la mayor eficiencia térmica disponible en la construcción industrial moderna.

Datos técnicos: Comparación de conductividad térmica

Los siguientes datos ilustran la conductividad térmica (λ) de varios materiales. Los valores más bajos representan mejores propiedades de aislamiento:

Lineamientos de aplicación estratégica

Al elegir entre estos materiales, considere los requisitos funcionales específicos del proyecto:

• Instalaciones con Clima Controlado: Para almacenamiento en frío o procesamiento de alimentos, Panel integrado de poliuretanos son esenciales para mantener diferencias estrictas de temperatura.
• Seguridad contra incendios industriales: Donde la resistencia al fuego es tan crítica como el aislamiento, Paneles sándwich de lana de roca son la opción óptima, ya que ofrecen protección contra incendios de grado A.
• Refugios Económicos: Chapas perfiladas como la YX35-125-750 Son rentables para estructuras al aire libre o edificios agrícolas donde no se gestiona el clima interno.

Valor añadido de Sistemas de paneles sándwich

Más allá de la regulación del calor, los paneles sándwich ofrecen varias ventajas de ingeniería sobre las láminas de una sola capa:

• Amortiguación acústica: El material del núcleo absorbe significativamente el ruido de impacto de la lluvia y el viento.
• Resistencia estructural: La rigidez del compuesto permite mayores luces entre correas de acero en forma de C , reduciendo el uso general de acero estructural.
• Control de condensación: El aislamiento continuo evita la acumulación de humedad interna (transpiración), protegiendo el inventario y los accesorios internos.

Análisis de ventajas principales: por qué los edificios de gran altura prefieren las plataformas de acero

La plataforma de piso de acero no es simplemente un modelo para la fase de construcción; Desempeña un papel fundamental durante todo el ciclo de vida del edificio:

Desempeño estructural y seguridad

Plataformas de acero (como las YX 75-293-880 modelo de alta resistencia y servicio pesado ) mejora enormemente la rigidez lateral de la losa gracias a su forma ondulada. En edificios de gran altura, esta estructura de losa compuesta mejora efectivamente la redundancia sísmica y proporciona una plataforma de trabajo sólida inmediatamente después de la colocación, garantizando la seguridad de los trabajadores en altitudes elevadas.

Reducción significativa del peso propio estructural

El peso propio de cada piso en un edificio de gran altura ejerce una presión enorme sobre los cimientos. El uso de plataformas de acero permite reducir el espesor de la losa de concreto, aligerando significativamente el peso del suelo . Esto permite a los diseñadores reducir las dimensiones de la sección transversal de las vigas y columnas del marco principal, logrando una mejor utilización del espacio arquitectónico.

Comparación en profundidad de parámetros técnicos

La siguiente tabla ilustra claramente las diferencias de rendimiento entre las dos soluciones en un entorno de gran altura:

Recomendaciones de aplicación para modelos típicos

En función de los diferentes requisitos de carga y luz en edificios de gran altura, se recomiendan los siguientes modelos profesionales:

• YX 51-253-760 Tipo de soporte de carga de nervaduras altas: Adecuado para edificios de oficinas de grandes luces, proporcionando una excelente rigidez general de losa.
• YX 35-125-750 Tipo compuesto ligero: Adecuado para escenarios de carga ligera, como edificios residenciales, y ofrece una eficiencia de instalación extremadamente alta.
• YX 51-304-914 Tipo de soporte de carga ensanchado: Adecuado para la colocación de suelos de grandes superficies, reduciendo las uniones superpuestas y mejorando la estanqueidad.

Conclusión y asesoramiento de expertos

Teniendo en cuenta el rendimiento mecánico, la velocidad de construcción y los costos integrales, cubierta de piso de acero es sin duda la mejor opción para la construcción de pisos de edificios de gran altura . Durante la implementación, se recomienda trabajar en conjunto con Sistemas de correas de acero en forma de C para el diseño de paredes y soportes auxiliares para garantizar una transmisión de fuerza más estable y confiable para todo el sistema de estructura de acero.

Cómo seleccionar un adecuado Sistemas de estructura de acero ¿Basado en luz y carga?

La selección del sistema de estructura de acero adecuado debe seguir el principio básico: "Sistemas de celosía/truss para grandes luces, sistemas compuestos/de alta resistencia para cargas elevadas y pórticos para luces pequeñas y medianas". Al hacer coincidir con precisión los requisitos de luz y carga, puede maximizar la reducción del consumo de acero y acortar los ciclos de construcción al tiempo que garantiza la seguridad estructural. Normalmente, para plantas industriales estándar con una envergadura de 18-36 metros , el sistema de pórtico representa el equilibrio óptimo entre economía y estabilidad.

Recomendaciones de selección del sistema basadas en intervalos de tramo

El tramo determina directamente las dimensiones de la sección de los componentes y los estándares de control de deflexión. A continuación se muestran referencias de selección típicas para diferentes rangos de tramos:

Luz pequeña y mediana (12 m - 24 m)

En este rango, un Sistema de marco de portal Se recomienda. Este sistema utiliza acero en forma de H de alma sólida como marco rígido principal, sostenido por Correas de acero en forma de C como sistema de apoyo secundario. Las correas de acero en forma de C presentan propiedades mecánicas seccionales estables, peso ligero y una alta relación resistencia-peso, lo que transfiere eficazmente las cargas del revestimiento a la estructura primaria.

Gran luz (24m - 48m)

Cuando la luz supera los 30 metros, el peso propio de los componentes de alma sólida aumenta rápidamente. En tales casos, Armazones de tubos de acero o estructuras de marco espacial se sugieren. Estos sistemas mejoran enormemente la utilización del material mediante la compresión y la conversión de tensión entre miembros, lo que los hace adecuados para estadios, hangares de aviones y centros logísticos industriales de gran envergadura.

El impacto específico de las condiciones de carga en la selección de componentes

Las cargas incluyen cargas muertas y cargas vivas como nieve, viento y cargas de grúa:

• Cargas industriales pesadas: Si el techo debe soportar equipos grandes u operaciones de alta intensidad, elija Techos de carga con nervaduras profundas (p. ej., YX50-410-820) o chapas perfiladas de alta resistencia para mejorar la capacidad de carga local.
• Cargas Dinámicas (Grúas): Para plantas con grúas pesadas, la estructura principal debe utilizar vigas en H soldadas o columnas de celosía , combinado con plataformas de piso de acero de alta resistencia y alta resistencia como la YX 75-293-880 para manejar impactos dinámicos frecuentes.
• Cargas de protección ambiental: En áreas de alta presión de viento, el sistema de soporte secundario, como Correas de acero en forma de C , debe disponerse más densamente para garantizar un rendimiento mecánico estable.

Tabla de coincidencia de luz, carga y componentes estructurales

La siguiente tabla resume los requisitos para los componentes de la estructura de acero según varias combinaciones de luz y carga:

Estrategias prácticas para la optimización de la selección

En ingeniería real, concéntrese en estos detalles para optimizar aún más el sistema:

• Integración de la envolvente del edificio: Seleccionando Paneles integrados de poliuretano (PU) puede satisfacer simultáneamente requisitos de aislamiento y ligereza, reduciendo la carga estructural provocada por el peso del sistema envolvente.
• Coordinación del sistema de piso: Para estructuras de gran altura o de varios pisos, priorice las plataformas de piso compuestas como las YX 32-130-780 para formar una estructura de carga compuesta estable.
• Consistencia de materiales: Garantizar la coincidencia de parámetros mecánicos entre Correas de acero en forma de C , chapas perfiladas revestidas de color , y paneles sándwich mejora significativamente la vida útil del edificio y la eficiencia de mantenimiento.
