Fabricante de salas de ducha de aire

En los sistemas de salas blancas, las partículas transportadas por el personal y los materiales se encuentran entre las mayores fuentes de contaminación. Las salas de ducha de aire utilizan un flujo de aire limpio de alta velocidad para eliminar la mayoría de las partículas sueltas adheridas a las superficies humanas y al embalaje de materiales. La conclusión clara es: Un estándar ducha de aire operar a 25-30 m/s durante 15-30 segundos puede reducir las partículas ≥0,5μm traídas por el personal en más de un 95%, lo que lo convierte en un dispositivo de pretratamiento indispensable en la entrada de salas blancas ISO Clase 5 a ISO Clase 7. . Su desempeño determina directamente la carga de contaminación en la zona limpia. A continuación se proporciona una referencia técnica detallada de cinco dimensiones: eficiencia de la ducha de aire, parámetros estructurales, diseño de la boquilla, control de enclavamiento y selección.

Eficiencia de la ducha de aire: indicadores y datos clave de rendimiento

El rendimiento principal de una ducha de aire es la eficiencia de eliminación de partículas. Los indicadores clave reconocidos por la industria son los siguientes:

Diseño estructural: dimensiones, materiales y disposición de las boquillas

El diseño estructural de una ducha de aire afecta directamente a la experiencia del usuario y a la eficacia de la ducha. Los parámetros clave de diseño son los siguientes:

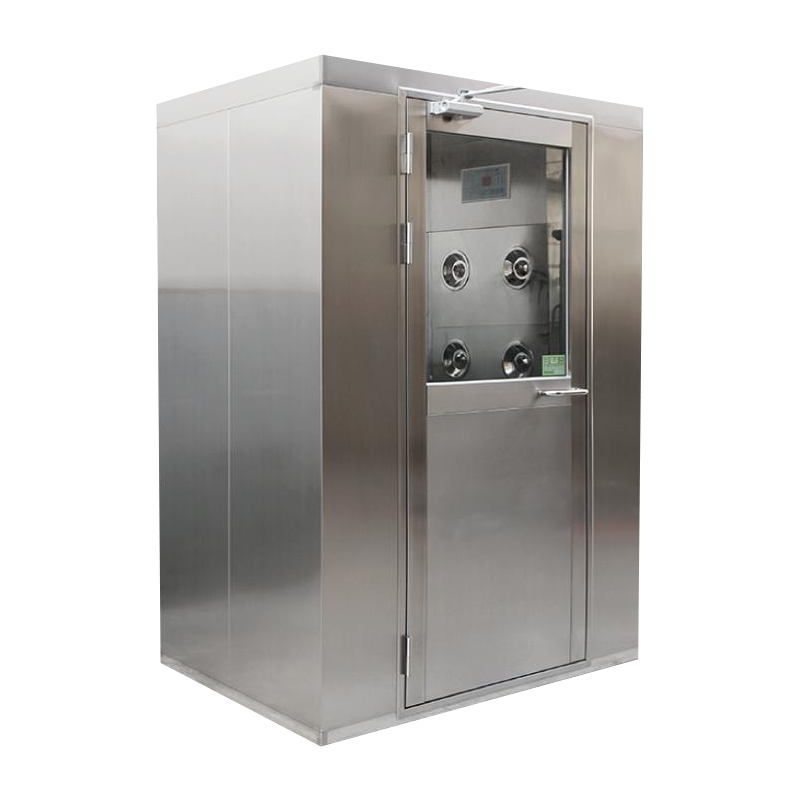

• Dimensiones generales : Las dimensiones estándar de la ducha de aire para una sola persona (W×D×H) son 1200×1000×2100 mm, con dimensiones de paso de 800×900×1950 mm. Las duchas de aire para dos personas tienen un ancho de 1500-1800 mm. Para duchas de aire de material, la profundidad debe aumentarse a 1500-2000 mm;
• Material de la cámara : Las paredes exteriores utilizan acero laminado en frío de 1,2 a 1,5 mm con revestimiento por pulverización electrostática; Las paredes interiores utilizan acero inoxidable de 1,0 a 1,2 mm (304). . El techo y el suelo también utilizan acero inoxidable y el suelo requiere un relieve antideslizante (altura del patrón 0,3-0,5 mm);
• Disposición de la boquilla : La ducha de una cara es adecuada para salas blancas de baja calidad (ISO 7-8); la ducha de doble cara es estándar y ofrece aproximadamente un 30 % más de eficiencia que la de una sola cara; La ducha de tres lados (ambos lados arriba) es adecuada para salas blancas de alto grado ISO 5-6 y cubre los puntos ciegos de la cabeza y los hombros. . Número de boquillas: las duchas de aire de doble cara para una sola persona suelen tener entre 6 y 8 boquillas (3-4 por lado);
• Ángulo de la boquilla : Las boquillas deben estar ajustable (0-30°) , dirigido a la zona de pie. Las boquillas superiores se inclinan hacia abajo entre 15 y 20° para cubrir la cabeza y los hombros; las boquillas inferiores se inclinan hacia arriba entre 10 y 15° para cubrir la parte inferior de las piernas y los pies;
• diseño de piso : Rejilla de acero inoxidable o placa perforada con apertura ≤5 mm, con cajón recogedor de polvo debajo para la limpieza periódica de partículas desalojadas. La capacidad de carga de la rejilla debe ser ≥300 kg/m² para permitir el paso de carros.

Para pasajes logísticos de alto tráfico (por ejemplo, materiales, entrada de equipos), un túnel de ducha de aire de paso (longitud personalizada de 3 a 6 metros), donde el personal completa la ducha mientras camina, ofreciendo mayor eficiencia y evitando congestiones.

Sistema de ventilador y filtración: el núcleo de la potencia y la limpieza del flujo de aire

El ventilador y el filtro de un ducha de aire determinar la velocidad de la ducha y la limpieza del aire. A continuación se muestra una comparación cuantitativa:

Sistema de control de acceso y control de enclavamiento

La lógica de control de la puerta de una ducha de aire es un mecanismo central para prevenir la contaminación cruzada. Un sistema de control completo debe cumplir los siguientes requisitos:

1. enclavamiento electrónico : Las puertas de entrada y salida no se pueden abrir simultáneamente. Cuando se abre una puerta, la otra se bloquea automáticamente; ambas puertas están cerradas durante el ciclo de ducha de aire;
2. Lógica de la ducha de aire : El personal ingresa → la puerta de entrada se cierra → el sensor detecta personal (infrarrojo o microinterruptor) → el ventilador se inicia automáticamente → comienza el temporizador de la ducha (ajustable de 15 a 99 segundos) → después de que termina la ducha, retraso de 1 a 2 segundos → la puerta de salida se desbloquea;
3. Función de emergencia : En caso de corte de energía o emergencia, ambas puertas deben poder abrirse manualmente con una fuerza de apertura ≤67N para cumplir con los requisitos de salida. También se debe proporcionar un botón de parada de emergencia: cuando se presiona, el ventilador se detiene inmediatamente y ambas puertas se desbloquean;
4. Integración de control de acceso (opcional) : Puede integrarse con sistemas de reconocimiento facial, de huellas dactilares o de tarjetas IC, lo que permite que solo el personal autorizado desbloquee la puerta de entrada. El controlador debe registrar el tiempo de cada ducha, la información del personal y el estado del equipo;
5. Guía de voz : Las duchas de aire de alta calidad deben estar equipadas con un sistema de guía por voz. para guiar al personal a través del proceso de la ducha (por ejemplo, "Por favor entre a la ducha de aire", "Por favor levante los brazos y gire", "Ducha en progreso, no abra la puerta", etc.).

Requisitos de confiabilidad del sistema de enclavamiento: MTBF ≥50.000 horas, tiempo de respuesta de enclavamiento ≤0,5 segundos . Se recomienda realizar pruebas mensuales de la función de enclavamiento para garantizar la seguridad y la confiabilidad.

Instalación y mantenimiento: puntos clave en sitio

La instalación adecuada y el mantenimiento regular de las duchas de aire son fundamentales para garantizar el rendimiento a largo plazo. Los puntos clave son los siguientes:

• Instalación en sitio : La ducha de aire debe instalarse en la partición de entrada a la sala blanca, con un espacio entre la cámara y el panel de pared ≤2 mm, y rellenarse con sellador neutro. El suelo debe estar nivelado con el suelo, con una desviación de nivelación ≤2 mm/m. Los cables de alimentación deben utilizar cables retardantes de llama de al menos 3×1,5 mm², con un circuito dedicado;
• Ciclo de reemplazo de filtro : Los prefiltros (grado G4) deben limpiarse o reemplazarse cada 3 a 6 meses; Los filtros HEPA (H13/H14) generalmente se reemplazan cada 1 o 2 años según las lecturas del manómetro diferencial. En ambientes polvorientos o muy contaminados, los ciclos de sustitución deben acortarse;
• Limpieza diaria : Limpie diariamente las paredes interiores de acero inoxidable, las rejillas del piso y el cajón recolector de polvo. Se recomienda la limpieza semanal del cajón recolector de polvo para evitar el reingreso de partículas. Las entradas de los ventiladores deben inspeccionarse mensualmente para eliminar el polvo acumulado;
• Pruebas de velocidad y fugas de filtros. : Mida la velocidad de salida de la boquilla cada seis meses; si es inferior a 20 m/s, verifique si el ventilador o el filtro están bloqueados. Realice pruebas de fugas de PAO anualmente para garantizar que los filtros HEPA no tengan fugas;
• Solución de problemas comunes : El ventilador no funciona → verifique la alimentación, el fusible y la protección contra sobrecarga; velocidad insuficiente → comprobar obstrucción del filtro, sentido de rotación del ventilador; Falla en la cerradura de la puerta → revise la bobina del solenoide, el interruptor magnético de la puerta y el tablero de control.

Estableciendo un registro de mantenimiento trimestral registrar la presión diferencial del filtro, la velocidad, los niveles de ruido y el historial de reparaciones es una mejor práctica para garantizar el funcionamiento estable a largo plazo de las duchas de aire.

Recomendaciones de selección: elegir Duchas de aire por clase de limpieza y escenario de aplicación

Las siguientes son recomendaciones de selección para cuatro escenarios de aplicación típicos:
