Ventana de transferencia Fabricante

A paso de sala limpia a través de la ventana es un dispositivo cerrado de transferencia de material instalado en la pared entre una sala limpia y una sala no limpia (o entre áreas de diferentes clasificaciones de limpieza). Su función principal es: para transferir de forma segura artículos de tamaño pequeño a mediano sin abrir la puerta de acceso principal ni alterar el diferencial de presión positiva de la habitación . A través de un mecanismo de bloqueo de puerta doble y una estructura de sellado, las ventanas de paso pueden reducir la frecuencia de entrada y salida del personal en más de un 80%, lo que reduce significativamente el riesgo de intrusión de partículas y microbios. Se consideran una infraestructura esencial para el cumplimiento de las regulaciones GMP, ISO 14644 y FDA [^2^].

En industrias como la microelectrónica, biofarmacéutica, quirófanos de hospitales y procesamiento de alimentos, las ventanas de paso han evolucionado de "accesorios opcionales" a "instalaciones obligatorias". Por ejemplo, los requisitos de la FDA para la producción de medicamentos estériles (entornos de fondo de Grado A/B) establecen explícitamente que los materiales que ingresan a áreas centrales estériles deben pasar a través de una ventana de paso o esclusa de aire, equipada con medidas de descontaminación efectivas.

Tres tipos principales y sus escenarios aplicables

Según los métodos de interconexión y la funcionalidad de la sala limpia, las ventanas de paso se dividen en tres categorías. La selección debe considerar la clasificación de limpieza, el riesgo de contaminación del material y el presupuesto:

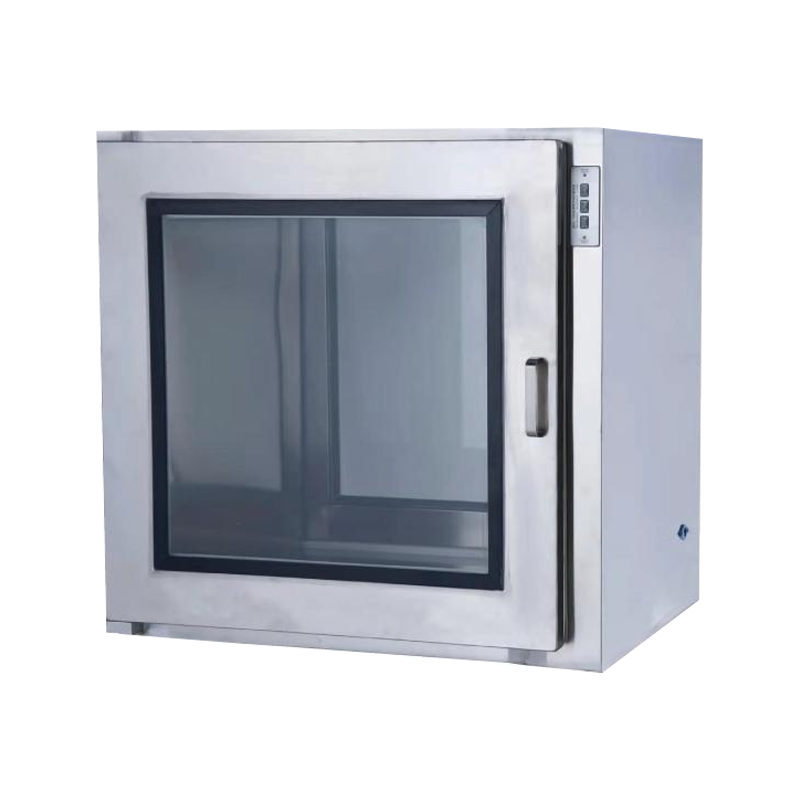

Ventana de paso de enclavamiento electrónico

Utiliza cerraduras electromagnéticas y sensores para enclavamiento de puertas dobles. Cuando se abre una puerta lateral, la puerta opuesta se bloquea automáticamente. El tiempo de respuesta del enclavamiento electrónico suele ser inferior a 0,5 segundos, lo que ofrece una alta confiabilidad. Adecuado para ISO Clase 5 (Clase 100) y salas blancas de grado superior . Algunos modelos premium cuentan con indicadores de estado LED y funciones de alarma de falla para monitoreo en tiempo real [^68^].

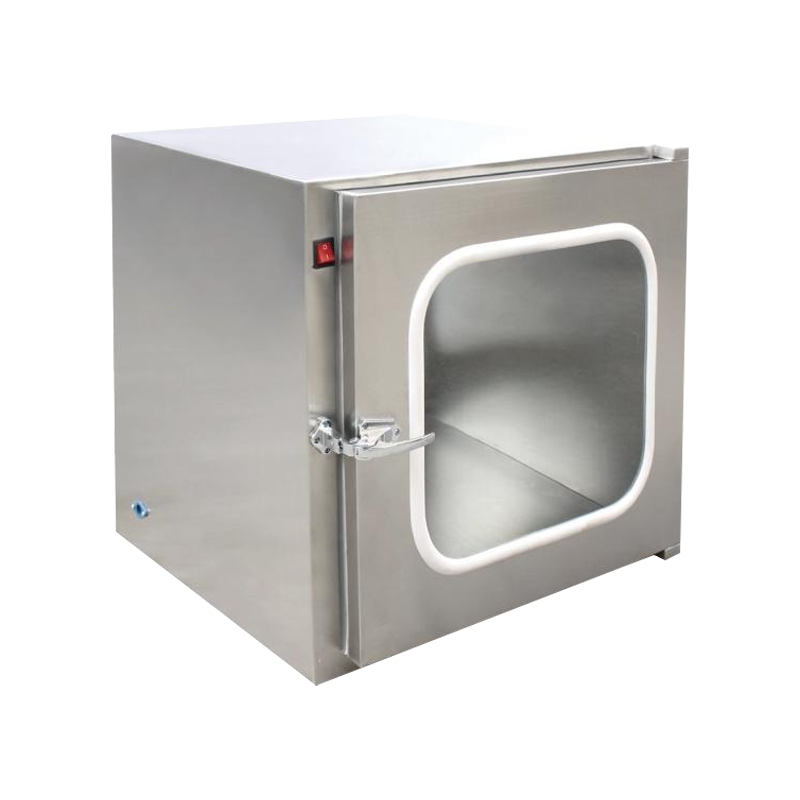

Ventana de paso de enclavamiento mecánico

Logra el enclavamiento de dos puertas a través de enlaces físicos o mecanismos de leva, sin requerir energía externa y ofreciendo bajos costos de mantenimiento. Los enclavamientos mecánicos son adecuados para Zonas limpias generales ISO Clase 7–8 (Clase 10 000–100 000) o entornos a prueba de explosiones con requisitos especiales de seguridad eléctrica. La desventaja es que los componentes mecánicos pueden desgastarse con el tiempo; Se recomienda una verificación de la función de enclavamiento cada 12 meses [^48^].

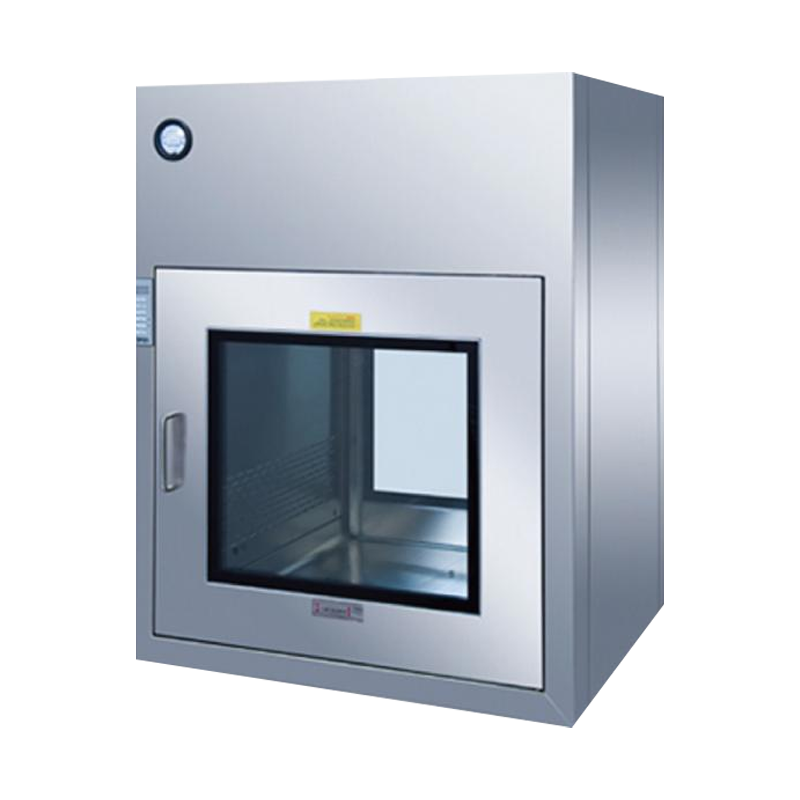

Ventana de paso autolimpiante (dinámica)

Además de la funcionalidad básica de enclavamiento, estas unidades integran Unidades de filtración HEPA y lámparas de esterilización ultravioleta (UV) . Los sopladores incorporados hacen circular aire filtrado a través de la cámara a 375 CFM (aproximadamente 636 m³/h), lo que permite la purificación previa de la cámara antes de la transferencia del artículo. Este tipo se utiliza habitualmente en laboratorios biológicos, talleres de formulación estéril y farmacias hospitalarias, y representa la solución más eficaz para prevenir la contaminación cruzada [^67^].

Especificaciones estructurales y de materiales clave

El rendimiento de una ventana pasante depende directamente de su diseño estructural y selección de materiales. Las configuraciones estándar de la industria suelen seguir estas especificaciones:

Tratamiento de superficie y cuerpo del gabinete

Los cuerpos de los gabinetes convencionales están construidos con Acero inoxidable SUS304 o SUS316L . SUS316L contiene molibdeno, lo que ofrece una resistencia superior a la corrosión por cloruro en comparación con el 304, lo que lo hace adecuado para entornos de desinfección hospitalaria o áreas costeras con alto contenido de sal. El espesor de pared estándar es de 1,2 a 1,5 mm, con esquinas internas redondeadas (R≥10 mm) para eliminar las zonas sanitarias muertas y facilitar la limpieza y desinfección [^63^]. Algunos productos económicos utilizan acero laminado en frío con recubrimiento en polvo para zonas limpias generales ISO Clase 8 e inferiores.

Ventana de observación y sistema de sellado.

Las ventanas de observación están equipadas de serie con Vidrio de seguridad templado de 5 mm. ; Algunos entornos antiestáticos requieren policarbonato ESD. El sellado del marco de la puerta utiliza juntas de silicona de grado sanitario o almohadillas de sellado de gel de poliuretano, con requisitos de ajuste de compresión inferiores al 15 % para garantizar cero fugas bajo diferenciales de presión de ±30 Pa. Según los datos medidos, los sistemas de sellado de alta calidad pueden controlar tasas de fuga a través de ventanas inferiores al 0,01 % [^48^].

Configuración de enclavamiento y esterilización

Las ventanas de paso autolimpiantes suelen tener Lámparas de esterilización UV de 15 a 30 W a una longitud de onda de 253,7 nm, con una dosis de irradiación de ≥40 mJ/cm² necesaria para una inactivación microbiana superficial eficaz. Las unidades de filtración HEPA deben cumplir con las clasificaciones H13 o H14 (eficiencia de filtración ≥99,97 % o ≥99,995 % para partículas de 0,3 μm) e incluir manómetros de presión diferencial. Los filtros deben reemplazarse cuando la resistencia terminal alcance entre 2 y 2,5 veces la resistencia inicial (normalmente 250 a 300 Pa) [^67^].

Selección de tamaño y conceptos básicos de instalación

Las dimensiones de la ventana pasante deben coincidir con el espesor de la pared, el volumen del material y el flujo de trabajo operativo. Los siguientes son tamaños estándar comunes y pautas de selección:

Los siguientes puntos de instalación requieren atención:

• Las dimensiones de la abertura de la pared deben ser 5-10 mm más grande que el marco exterior de la ventana pasante para permitir el ajuste de nivelación y el llenado de sellador.
• La altura de instalación suele ser 800–1000 milímetros por encima del nivel del suelo, conforme a los rangos de funcionamiento ergonómicos.
• El espacio entre la ventana pasante y la pared se debe sellar con sellador de silicona neutra o juntas de EPDM para evitar fugas de presión diferencial.
• Las ventanas pasantes autolimpiables requieren tomas de corriente reservadas (normalmente 120 V/220 V, monofásicas) y una conexión a tierra confiable [^63^].

Aplicaciones industriales y requisitos de cumplimiento

Las ventanas pasantes se aplican en múltiples industrias con estrictos requisitos de limpieza. Los estándares de cumplimiento en diferentes industrias determinan el grado de configuración:

Farmacéutica y Biotecnología

De acuerdo con el Anexo 1 de GMP (revisión de 2022), la transferencia de material entre áreas de Grado A/B y áreas de Grado C/D en la producción de medicamentos estériles debe utilizar ventanas de paso equipadas con enclavamientos electrónicos y esterilización UV . En los laboratorios de terapia celular y génica (CGT), donde el espacio es escaso, se prefieren las ventanas pasantes compactas montadas en la pared (dimensiones internas ≤24 pulgadas), que cumplen con los requisitos de cumplimiento sin consumir una valiosa superficie de piso de sala blanca [^2^].

Microelectrónica y Semiconductores

En las instalaciones de fabricación y pruebas/envasado de obleas, pasar por las ventanas debe cumplir ISO 14644-1 Clase 5 (ISO 5) estándares. Estos escenarios suelen seleccionar materiales seguros contra ESD (como ventanas de observación de policarbonato antiestático) para evitar daños por descargas electrostáticas en componentes sensibles. Algunas líneas de producción avanzadas también configuran puertos de purga de nitrógeno para reducir aún más la contaminación de moléculas y partículas de oxígeno.

Hospitales y procesamiento de alimentos

Los quirófanos de los hospitales y los departamentos centrales de suministros estériles (CSSD) utilizan ventanas de paso para transferir instrumentos y suministros, lo que requiere Acero inoxidable SUS316L Construcción para resistir la esterilización con vapor a alta presión y alta temperatura y la corrosión por desinfectantes químicos. La industria procesadora de alimentos se enfoca en prevenir la contaminación cruzada; Las ventanas de paso deben cumplir con los principios HACCP y los enclavamientos mecánicos suelen ser suficientes para entornos ISO Clase 8.

Mantenimiento de rutina y validación del rendimiento

La confiabilidad de una ventana de paso depende no solo de la selección inicial sino también de los procedimientos de mantenimiento estandarizados. Se recomienda el siguiente programa de mantenimiento:

1. Diariamente : Inspeccione la integridad de la junta de la puerta, limpie las superficies de las ventanas de observación y confirme la funcionalidad del bloqueo.
2. Semanal : Limpie las paredes interiores del gabinete con alcohol o detergente neutro; verifique la intensidad de la lámpara UV (reemplácela si está por debajo del 70 % del valor nominal).
3. Trimestral : Utilice un fotómetro o un aerosol DOP/PAO para probar la integridad del filtro HEPA; La tasa de fuga de escaneo no debe exceder el 0,01%.
4. Anualmente : Encargue a un tercero la prueba de retención del diferencial de presión (bajo el diferencial de presión nominal, la caída de presión no debe exceder el 5 % en 15 minutos) y la calibración del sistema de bloqueo [^67^].

Si se detecta deformación de la puerta, envejecimiento de la junta o falla del bloqueo, la unidad debe ser desmantelada inmediatamente y se deben reemplazar las piezas. Una ventana de paso descuidada puede convertirse en una "fuga de contaminación" en una sala limpia, lo que representa un riesgo mayor que la transferencia abierta sin una ventana de paso instalada.
