Una guía completa para la selección del sistema de sala limpia

Nivel de limpieza: el primer punto de anclaje de la selección

Todos los diseños de sistemas de sala blanca giran en torno a los niveles de limpieza. ISO 14644-1:2025 clasifica la limpieza de ISO Clase 1 a ISO Clase 9. La práctica de ingeniería nacional comúnmente utiliza terminología de Clase 100, Clase 1000, Clase 10,000 y Clase 100,000. Los niveles más altos exigen un control de partículas más estricto, lo que aumenta exponencialmente los costos de construcción y el consumo de energía.

Evite "sobrediseñar" durante la selección. Una empresa farmacéutica construyó una zona auxiliar de grado C según los estándares de grado B, lo que resultó en El consumo anual de energía aumenta aproximadamente un 35%. y un periodo de recuperación de 2,8 años. El enfoque racional es: diseñar zonas de proceso centrales con los requisitos más altos, degradar las zonas auxiliares y evitar el reflujo de contaminación a través de gradientes de presión diferencial (zona central ≥10Pa , esclusa de aire ≥10Pa , corredor ≥10Pa ).

Construcción modular versus tradicional: la selección del modo determina el costo del ciclo de vida

Esta es la decisión estructural más crítica en la selección de 2026. Las salas blancas modulares utilizan paneles de pared, techos y unidades FFU prefabricados para el montaje in situ, mientras que el modo tradicional implica la soldadura de estructuras in situ, la instalación de conductos y filtros de alta eficiencia.

Las principales ventajas de las soluciones modulares residen en la escalabilidad y los cronogramas de construcción comprimidos. Los datos de medición de la industria muestran que los modos modulares pueden acortar los plazos medios de construcción en más de un 30% y respaldar la futura "eliminación de muros para expansión", particularmente adecuada para instalaciones arrendadas o empresas con capacidad incierta. En cuanto a los costos operativos, debido a los equipos de ahorro de energía de alta eficiencia y los sistemas de control de grupo inteligentes, el consumo de energía puede ser reducido entre un 20% y un 40% en comparación con las soluciones tradicionales.

Sin embargo, lo modular no es de aplicación universal. Cuando el área supera los 500 metros cuadrados o involucra tuberías de proceso complejas, el modo de contratación general EPC de ingeniería de purificación de obras civiles tradicional ofrece ventajas en resistencia estructural y diseño integral de tuberías. Un proyecto de batería de nueva energía midió que un 800 metros cuadrados El costo integral de la solución modular fue en realidad un 18% más alto que el tradicional, ya que los costos de refuerzo estructural de espacios grandes compensan las ventajas de la prefabricación.

Selección de equipo principal: lógica coincidente para FFU, filtros y estructuras envolventes

El rendimiento del sistema de sala limpia está determinado por la trinidad del "sistema de control automático HVAC de purificación de estructura envolvente": cualquier punto débil degradará la eficacia general.

Hermeticidad de la estructura envolvente: la primera línea de defensa para la limpieza

El GB/T 29468-2024 implementado en 2026 "Paneles sándwich de estructura envolvente para salas limpias" ha aclarado los indicadores obligatorios para las clasificaciones de fuego del material del núcleo, la resistencia a la corrosión del revestimiento de la superficie y otros requisitos estrictos. Durante la selección, se debe exigir a los proveedores que proporcionen informes de pruebas de hermeticidad de los paneles; la fuga de aire en las juntas es la causa principal del incumplimiento de la limpieza. El proyecto de una fábrica de productos electrónicos utilizó perfiles de aluminio no estándar para empalmes, lo que resultó en recuentos de partículas de zona ISO Clase 5. superando los estándares en 2,3 veces , requiriendo 47 días para retrabajo para reemplazar juntas de sellado y ajustar la presión diferencial.

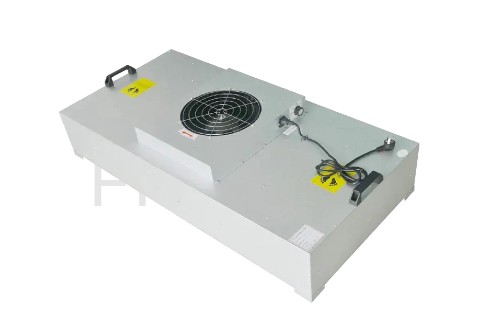

Parámetros clave de selección de FFU

La selección de FFU (Unidad de filtro de ventilador) requiere atención a tres parámetros principales:

• Vida útil del ventilador: Los ventiladores centrífugos de accionamiento directo de calidad pueden alcanzar más de 50.000 horas
• Nivel de ruido: Zona de trabajo ≤65dB(A)
• Rango de regulación de velocidad: la regulación de velocidad continua se adapta a diferentes condiciones de capacidad

Las líneas de producción de semiconductores suelen utilizar techos de cobertura total FFU para crear un flujo unidireccional, mientras que las zonas farmacéuticas de grado C pueden utilizar combinaciones de campanas de flujo laminar local de flujo no unidireccional. reducir la adquisición de FFU en un 30% .

Estrategia de configuración de filtro de tres etapas

La configuración del filtro sigue la filtración de tres etapas de "eficiencia primaria media alta/ultra alta". Un error crítico es descuidar la capacidad de retención de polvo del filtro primario: cuando la capacidad es insuficiente, los filtros de eficiencia media y alta se obstruyen prematuramente, lo que provoca que la resistencia del sistema a las sobretensiones y el consumo de energía aumenten. Recomendaciones:

1. Primario: filtros de panel de grado G4 (capacidad de retención de polvo ≥500g )
2. Medio: filtros de bolsillo de grado F8
3. Filtros terminales de alta eficiencia (grado H13-H14) con ≥99,99% eficiencia para partículas ≥0,3μm

Actualizaciones de cumplimiento de 2026 que deben abordarse en la selección

2025-2026 es un período de actualizaciones intensivas de los estándares de salas blancas. Ignorar las siguientes nuevas regulaciones durante la selección puede provocar una falla de aceptación o un incumplimiento operativo:

• GB/T 33556.1-2025 (En vigor a partir del 1 de mayo de 2026): Especificaciones de la aplicación de la sala limpia del hospital, fortalecimiento de los requisitos de monitoreo en línea de la presión diferencial de la sala de aislamiento de presión negativa y del quirófano
• GB/T 47162-2026 (En vigor a partir del 1 de septiembre de 2026): requisitos técnicos generales para puertas de salas blancas, indicadores cuantitativos estándar nacionales por primera vez para la estanqueidad del panel de la puerta, la durabilidad de la junta y la anticondensación de la ventana de observación.
• GB/T 46376-2025 (En vigor a partir del 1 de mayo de 2026): Estándares de servicio de operación y mantenimiento de salas limpias, que requieren registros de operación y mantenimiento del ciclo de vida completo con trazabilidad para el reemplazo de filtros, calibración de presión diferencial y otras operaciones.
• GB 50073-2013 2025 Revisión Parcial: Nuevas pautas de diseño para talleres de salas blancas de semiconductores de alta calidad, además de requisitos de diseño de ahorro de energía y control de emisiones de carbono.

Lista de verificación para decisiones de selección: evitar errores comunes

Antes de finalizar la solución, utilice la siguiente lista de verificación para la verificación artículo por artículo:

Sistema de sala limpia La selección es esencialmente un equilibrio entre "requisitos del proceso - marco de cumplimiento - costo del ciclo de vida". La tendencia para 2026 muestra que el modelo crudo de simplemente buscar una alta limpieza ha sido eliminado, reemplazado por un diseño preciso basado en simulación digital (simulación de flujo de aire BIM CFD), modos de construcción que integran profundamente la modularización y la inteligencia, y una gestión de cumplimiento del ciclo de vida completo que abarca diseño-construcción-operación. Al seleccionar, las empresas deberían priorizar la evaluación de si los proveedores de servicios poseen capacidades de integración de estándares cruzados y conocimientos de la industria, en lugar de simplemente comparar cotizaciones iniciales.

Cómo elegir Paneles para sistemas electrónicos de salas blancas libres de polvo?

A la hora de seleccionar paneles de sala blanca para un taller electrónico libre de polvo, la clave no es simplemente elegir el material más caro. La elección correcta depende de nivel de limpieza, condiciones de humedad, resistencia al fuego, requisitos antiestáticos y frecuencia de mantenimiento . Para la mayoría de los proyectos de fabricación de productos electrónicos, los paneles de lana de roca fabricados a máquina o los paneles a base de magnesio son opciones prácticas y confiables.

• Talleres de montaje de electrónica general: Paneles de sala blanca de lana de roca fabricados a máquina
• Talleres de alta limpieza: paneles para salas blancas a base de magnesio
• Ambientes húmedos: paneles de poliuretano para salas blancas
• Áreas que requieren modificaciones frecuentes: Paneles alveolares de aluminio
• Zonas sensibles a ESD: Paneles con tratamiento superficial antiestático

Por qué es importante la selección de paneles en las salas blancas electrónicas

Los paneles para salas blancas no son sólo materiales para paredes y techos. Afectan directamente la limpieza del aire, el rendimiento del sellado y la estabilidad del taller a largo plazo. La producción de productos electrónicos es muy sensible a las partículas de polvo, las fluctuaciones de humedad y la electricidad estática, por lo que una mala selección de paneles puede reducir el rendimiento del producto.

• La fuga de aire a través de las juntas reduce los niveles de limpieza
• La deformación por humedad afecta el sellado de puertas y ventanas.
• La generación de polvo contamina los componentes sensibles
• La acumulación de estática puede dañar los dispositivos electrónicos
• El mantenimiento frecuente aumenta el riesgo de tiempo de inactividad

Comparación de tipos comunes de paneles para salas blancas

Elija paneles por tipo de taller

Taller de producción SMT

Se recomiendan paneles a base de lana de roca o magnesio para lograr una estructura estable y resistencia al fuego en entornos con gran densidad de equipos.

Taller de ensamblaje de precisión

Los paneles a base de magnesio con mejor planitud ayudan a mejorar el rendimiento del sellado.

Fábrica de electrónica de clima húmedo

Los paneles de poliuretano son adecuados debido a su mayor resistencia a la humedad y su rendimiento de aislamiento.

Áreas de I+D y Ensayos

Los paneles alveolares de aluminio son ideales para áreas que requieren ajustes de diseño futuros.

factoreses clave a verificar antes de comprar

1. Espesor de la chapa de acero: elija especificaciones estructuralmente estables.
2. Densidad del núcleo: una mayor densidad a menudo significa una mejor resistencia a la deformación.
3. Clasificación al fuego: Priorizar grados más altos de resistencia al fuego.
4. Estanqueidad al aire: La calidad del sellado de las juntas afecta directamente a la limpieza.
5. Acabado superficial: Seleccionar según necesidades antiestáticas o de resistencia a la corrosión.

Cómo equilibrar el presupuesto y el desempeño a largo plazo

Un enfoque práctico es paneles premium para zonas críticas y paneles estándar para áreas de soporte .

• Zonas principales de producción: paneles de alta estabilidad
• Pasillos y almacenamiento: paneles estándar para salas blancas
• Espacios de servicio: Materiales básicos de cerramiento

La calidad de la instalación determina los resultados finales

Incluso los materiales de paneles excelentes no pueden funcionar bien si la calidad de la instalación es deficiente. Verifique lo siguiente cuidadosamente:

• Juntas de paneles uniformes y selladas
• Transiciones de esquina suaves
• Conexiones selladas de techo y salida de aire.
• Instalación empotrada de puertas y paneles de pared.
• Aperturas de acceso de mantenimiento razonables

Conclusión

Al elegir paneles Para un sistema electrónico de sala limpia libre de polvo, priorice limpieza estabilidad > seguridad > durabilidad > comodidad de mantenimiento . Para la mayoría de las fábricas de productos electrónicos, los paneles a base de lana de roca y magnesio son opciones convencionales confiables, mientras que los paneles alveolares de poliuretano y aluminio son mejores para ambientes húmedos o de uso flexible.

Cuál es más práctico en talleres de baja limpieza: Paneles para salas blancas or Ventanas para salas blancas ?

En talleres de baja limpieza (como ISO Clase 8, ISO Clase 9 o áreas de producción controladas en general ), si sólo se puede priorizar una opción, Los paneles para salas blancas suelen ser más prácticos que las ventanas para salas blancas. . Esto se debe a que los paneles cubren un área más grande y determinan directamente el sellado de las paredes, la eficiencia de limpieza, la durabilidad y la estabilidad ambiental.

Las ventanas para salas blancas también son útiles, pero en salas blancas de menor calidad proporcionan principalmente iluminación, visibilidad y separación local. Suelen ser una mejora de la gestión, mientras que los paneles son la estructura de cerramiento esencial.

• Presupuesto limitado: priorizar los paneles de sala blanca
• Necesita visibilidad: agregue ventanas para salas blancas
• Nueva construcción: Planifique paneles y ventanas juntos

Por qué los talleres de baja limpieza deberían priorizar los paneles de sala blanca

Aunque los talleres de baja limpieza tienen estándares más bajos que las salas blancas avanzadas, aún requieren control del polvo, resistencia a la humedad y manejo de la contaminación. Como material principal de paredes y techos, los paneles para salas blancas tienen un impacto más directo en el medio ambiente.

• Generalmente cubre más del 80% de superficies del recinto
• Las superficies lisas simplifican la limpieza y la desinfección
• Las juntas selladas reducen la infiltración de polvo exterior.
• El aislamiento térmico y acústico mejora la estabilidad del taller
• Mantenimiento más rápido y sustitución más sencilla

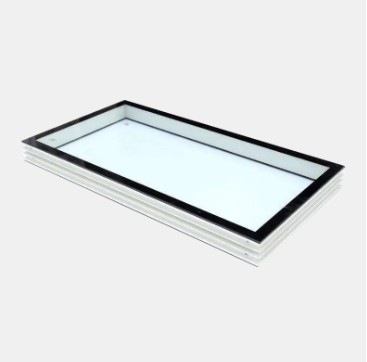

El valor práctico de las ventanas para salas blancas

Las ventanas de las salas blancas no carecen de importancia. En las salas blancas de menor calidad, mejoran principalmente la gestión visual y la comodidad de trabajo. Son ideales donde se necesita observación, luz natural o supervisión.

• Supervise la producción sin entrar en la sala
• Mejorar las condiciones de iluminación natural.
• Adecuado para embalaje, inspección y zonas de amortiguamiento.
• Apoyar la zonificación y la supervisión del flujo de trabajo.

Comparación práctica: paneles vs ventanas

Talleres más adecuados para priorizar paneles

Áreas de procesamiento de alimentos

Las paredes requieren un lavado frecuente, lo que hace que la resistencia a las manchas y la corrosión sea más importante.

Talleres de embalaje

El control del polvo y la limpieza hacen que los paneles sean la mejor prioridad.

Zonas de almacenamiento y amortiguamiento

Los sistemas de paredes duraderos suelen ser la solución más práctica.

cuando Ventanas para salas blancas Vale la pena priorizar

Áreas de Inspección y Monitoreo

Los gerentes pueden observar las operaciones sin entrar a la sala.

Zonas de alto tráfico

La visibilidad puede reducir las aperturas innecesarias de puertas.

Talleres mal iluminados

Las ventanas mejoran la luz natural y la comodidad de los empleados.

Configuración recomendada para talleres de baja limpieza

Para la mayoría de las áreas de producción de baja limpieza, una solución práctica es paneles first, windows second :

• Utilice paneles de sala blanca para paredes y techos principales.
• Instalar ventanas fijas en puntos de observación clave.
• Reduzca las aberturas innecesarias para un mejor sellado
• Agregue más ventanas más tarde si es necesario

Conclusión

En talleres de baja limpieza, los paneles para salas blancas son generalmente más prácticos que las ventanas para salas blancas porque determinan rendimiento de sellado básico, durabilidad, eficiencia de limpieza y estabilidad ambiental . Las ventanas para salas blancas se utilizan mejor como complemento de la gestión y la visibilidad. Para que sea práctico a largo plazo, primero priorice los paneles y luego agregue ventanas según sea necesario.
